4.3.4.
Connexion avec le banc de batteries. Terminales (x11,
x12 et x23) et (x47, x48 et x49)
•
À cause de l'inclusion dans l'équipement d'une protec-
tion contre chocs électriques class I, il est nécessaire
installer le câble de terre de protection (
(x5) avant de fournir tension aux terminales d'entrée.
•
IMPORTANTE POUR LA SéCURITé : N'activer pas le sec-
tionneur porte-fusibles ou interrupteur de batteries (Q3)
placé en l'équipement ou son analogue (Q8) de l'armoire de
batteries à «On» (Fermer), jusqu'à l'équipement a été mis en
marche, car on peut s'occasionner des dommages irréversibles
à l'équipement ou des accidents à cause de l'exposition de l'ins-
tallateur à un possible DANGER DE DéChARGE éLECTRIQUE
pendant la connexion entre l'ONDULEUR et l'armoire de batte-
ries.
•
La connexion de l'ONDULEUR avec le banc de batteries se
réalisera au moyen le tuyau de câbles fournie, en connectant
un extrême aux terminales (x11), (x23) et (x12) de l'ONDU-
LEUR et l'autre aux terminales (x47), (x49) et (x48) du banc
de batteries, en respectant la polarité indiquée sur l'étiquetage
de chaque élément et dans ce manuel, et la couleur des câ-
bles (rouge pour le positif, noir pour le négatif, bleu pour la prise
moyenne (N) et vert-jaune pour la prise de terre), voir fig.22.
•
Il faut tenir en compte que si on fournit plus d'une unité de bat-
teries, la connexion sera toujours en mode parallèle entre eux
et l'équipement. C'est-à-dire, le câble de couleur noire, du né-
gatif de l'ONDULEUR au négatif du premier banc de batteries
et de cet ci au négatif du deuxième banc de batteries, et ainsi
successivement. De la même manière on procédera pour faire
la connexion du câble rouge de positif, du câble bleu de la prise
moyenne (N) et du vert-jaune de la prise de terre.
•
Danger de décharge électrique. Si après de la mise
en marche de l'ONDULEUR on veut déconnecter l'ar-
moire de batteries, on devra réaliser un arrêt complet de l'équi-
pement (voir section 5.2). Ouvrir le sectionneur porte-fusibles
de batteries (Q8) placé dans l'armoire des accumulateurs et/ou
les sectionneur porte-fusibles ou interrupteur (Q3) placé dans
l'ONDULEUR. Attendre au moins 5 min. jusqu'à les condensa-
teurs du filtre ont été déchargé.
4.3.5.
Connexion du terminal de terre d'entrée (
terminal de terre de liaison (
•
À cause de l'inclusion dans l'équipement d'une protec-
tion contre chocs électriques class I, il est nécessaire
installer le câble de terre de protection (
(x5) avant de fournir tension aux terminales d'entrée.
•
Vérifier que toutes les charges connectées à l'ONDULEUR, seu-
lement se connectent à son terminal (
Le fait de ne pas limiter la mise à terre de la charge ou charges
et l'armoire ou armoires de batteries à ce unique point, créera
boucles de retour à terre qui dégradera la qualité de l'énergie
fournie.
•
Tous les terminales identifiés comme terre de liaison
unis entre eux, au terminal de terre (
l'équipement.
SALICRU
) au terminal
) et le
)
) au terminal
) de terre de liaison.
(
), sont
) et à la masse de
ASI
Armoire batteríes nº 1 Armoire batteríes nº 2
+N–

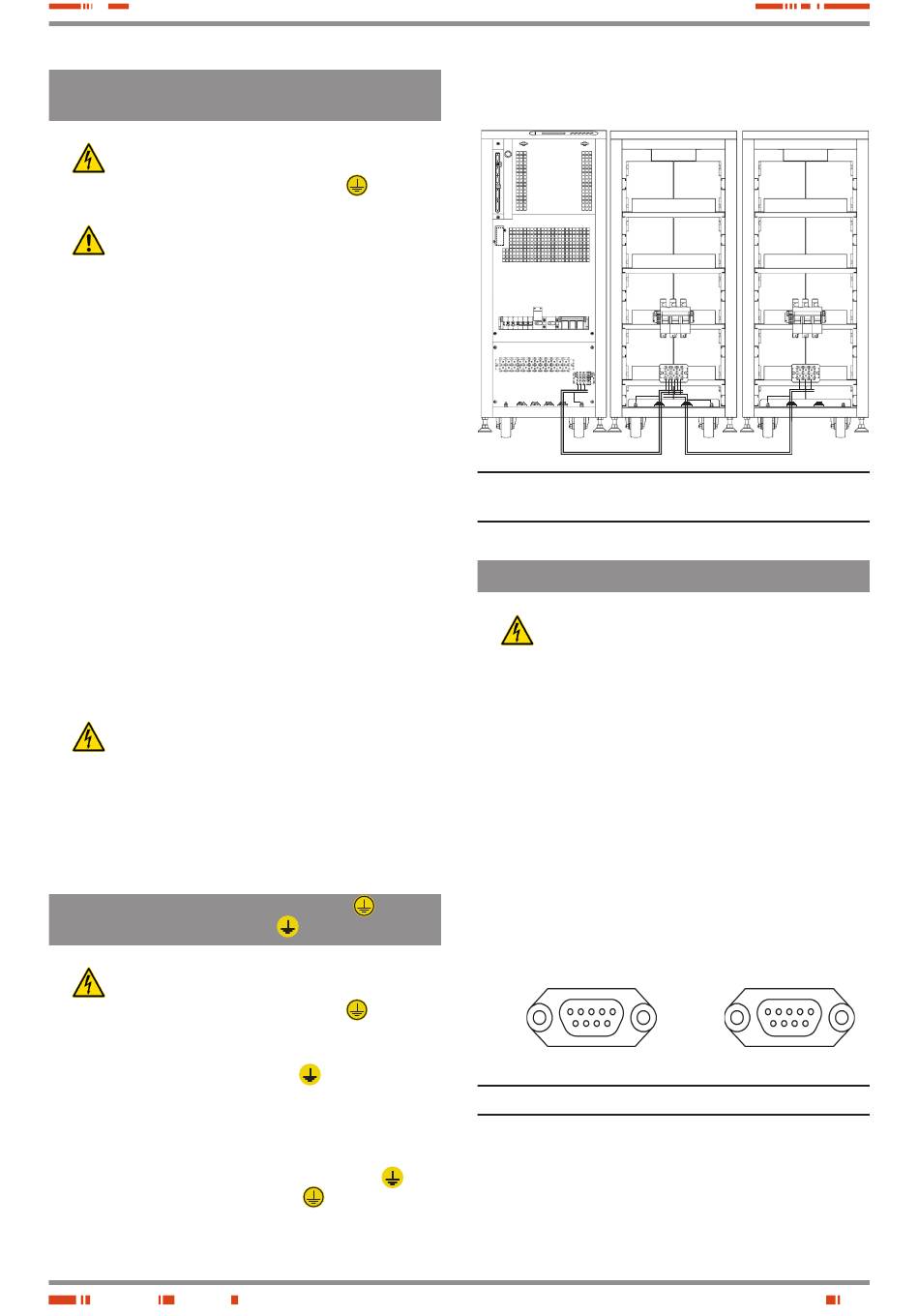

Fig. 22.
Exemple de connexion entre un ONDULEUR et deux
armoires de batteries.
4.3.6.
Port COM à relais. Connecteur (x32)
•
La ligne de communications (COM) constitue un circuit
de très baisse tension de sécurité. Pour conserver la
qualité il faut la installer séparée d'autres lignes qui portent des
tensions dangereuses (ligne de distribution d'énergie).
•
Le port de communication à relais fournit unes signales numéri-
ques, sous la forme de contacts secs avec une tension et courant
maximal applicable de 6A 30 V DC ou 6A 100 V AC. Ce canal fait
possible un dialogue entre l'équipement et d'autres machines ou
dispositifs, à travers du connecteur mâle DB9 (x32).
•
L'équipement est fourni avec 5 relais de signal (entre eux, un est
configurable) et avec le commun connecté au pin 5. De plus, on
dispose d'une entrée «Shutdown» qui permet éteindre l'équipe-
ment, quand par cette entrée on a une tension entre 5 et 12 V.
•
L'utilisation plus habituelle de ces types de ports est celle de
fournir l'information nécessaire au logiciel de fermeture de fi-
chiers.
5
1
(x31)
9
6
Fig. 23.
Connecteurs DB9
(x31) et (x32).
+N–
+N–
1
5
(x32)
6
9
23
