Charge de réfrigérant supplémentaire
Avant de charger du réfrigérant supplémentaire, assurez-vous que la
tuyauterie de réfrigérant externe de l'unité extérieure est vérifiée
(test de fuite, séchage à vide).
INFORMATIONS
En fonction des unités et/ou des conditions d'installation, il
peut être nécessaire de brancher le câblage électrique
avant de pouvoir charger le réfrigérant.
Flux de travail typique – La recharge de réfrigérant supplémentaire
consiste généralement en les étapes suivantes:
1 Déterminer si et combien il faut rajouter de charge.
2 Si nécessaire, recharge de réfrigérant.
3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à
l'intérieur de l'unité extérieure.
Recharge complète de réfrigérant
Avant de recharger complètement le réfrigérant, assurez-vous que
ce qui suit est effectué:
1 Tout le réfrigérant a été récupéré du circuit.
2 La tuyauterie de réfrigérant externe de l'unité extérieure est
vérifiée (test de fuite, séchage à vide).
3 Le séchage à vide de la tuyauterie de réfrigérant interne de
l'unité extérieure est effectué.
REMARQUE
Avant de recharger complètement, effectuez également un
séchage à vide de la tuyauterie interne de réfrigérant de
l'unité extérieure.
REMARQUE
Pour effectuer le séchage sous vide ou une recharge
complète de la tuyauterie de réfrigérant interne de l'unité
extérieure, il est nécessaire d'activer le mode de
dépression (voir Pour (dés)activer le réglage sur place du
mode d'aspiration) qui ouvrira les vannes requises dans le
circuit de réfrigérant pour que le processus de vide ou la
recharge du réfrigérant puisse se faire correctement.
▪ Avant de sécher par le vide ou de recharger, activez le
réglage sur place "mode de dépression".
▪ Après le séchage par le vide ou la recharge, désactivez
le réglage sur place "mode de dépression".
AVERTISSEMENT
Certains parties du circuit de réfrigérant peuvent être
isolées des autres parties à cause de composants ayant
des fonctions spécifiques (par ex. vannes). Le circuit de
réfrigérant se caractérise dès lors par des orifices
d'entretien supplémentaires
décharge de pression ou la mise sous pression du circuit.
Au cas où il sera indispensable d'effectuer des brasures
sur l'unité, assurez-vous qu'il n'y a pas de pression
résiduelle dans l'unité. Les pressions internes doivent être
relâchées avec TOUS les orifices de service indiqués sur
les figures ci-dessous ouverts. L'emplacement dépend du
type de modèle.

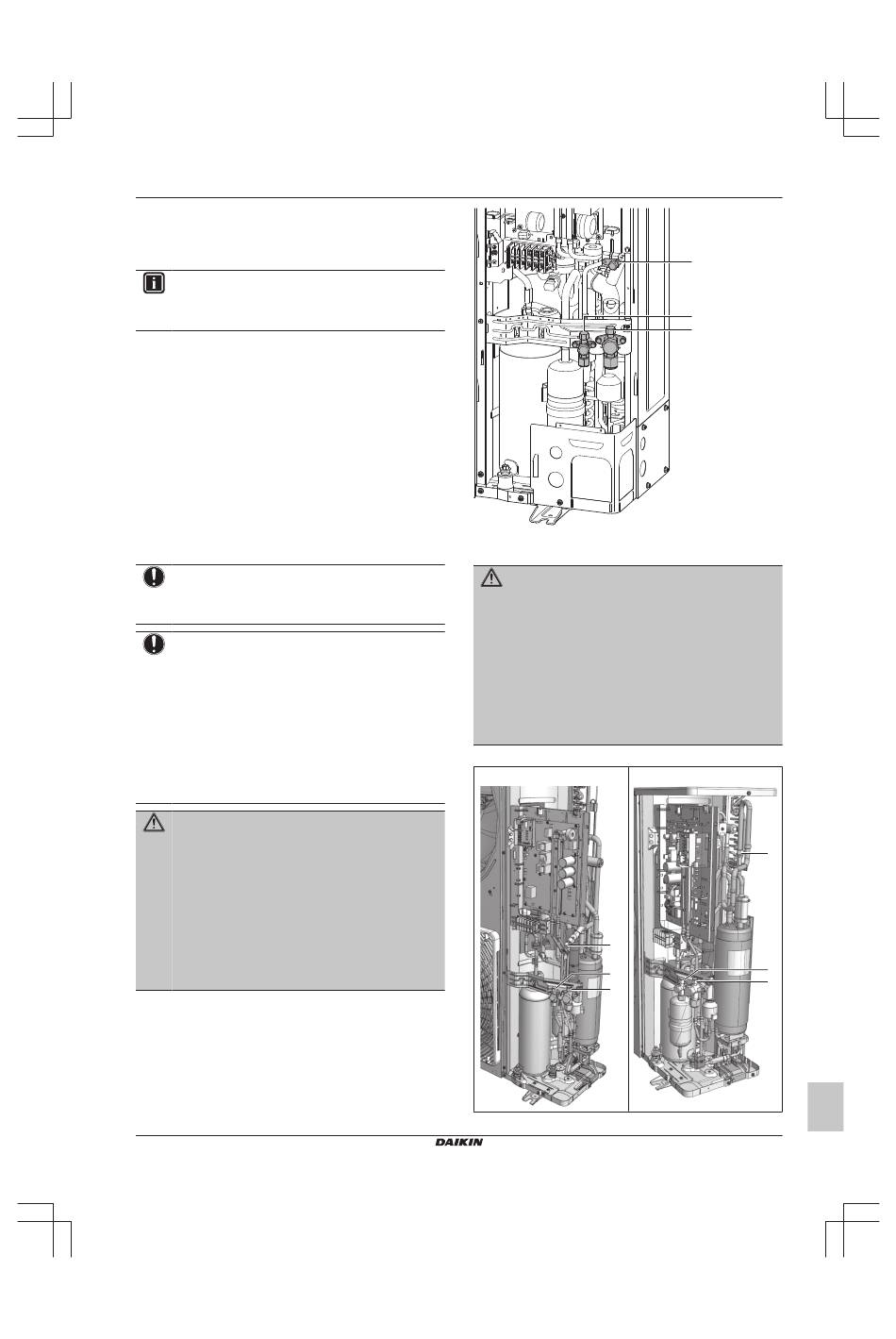

Position des orifices de service:
(A)RXP20~35M5V1B
Série Split R32
3P519299-5B – 2018.12
Position des orifices de service:
pour la dépression, le
a Orifice de service interne
b Vanne d'arrêt avec orifice de service (liquide)
c Vanne d'arrêt avec orifice de service (gaz)
AVERTISSEMENT
Certains parties du circuit de réfrigérant peuvent être
isolées des autres parties à cause de composants ayant
des fonctions spécifiques (par ex. vannes). Le circuit de
réfrigérant se caractérise dès lors par des orifices
d'entretien supplémentaires pour
décharge de pression ou la mise sous pression du circuit.
Au cas où il sera indispensable d'effectuer des brasures
sur l'unité, assurez-vous qu'il n'y a pas de pression
résiduelle dans l'unité. Les pressions internes doivent être
relâchées avec TOUS les orifices de service indiqués sur
les figures ci-dessous ouverts. L'emplacement dépend du
type de modèle.
+
a
b
c
4 Installation
a
b
c
la dépression, le
+
a
b
c
