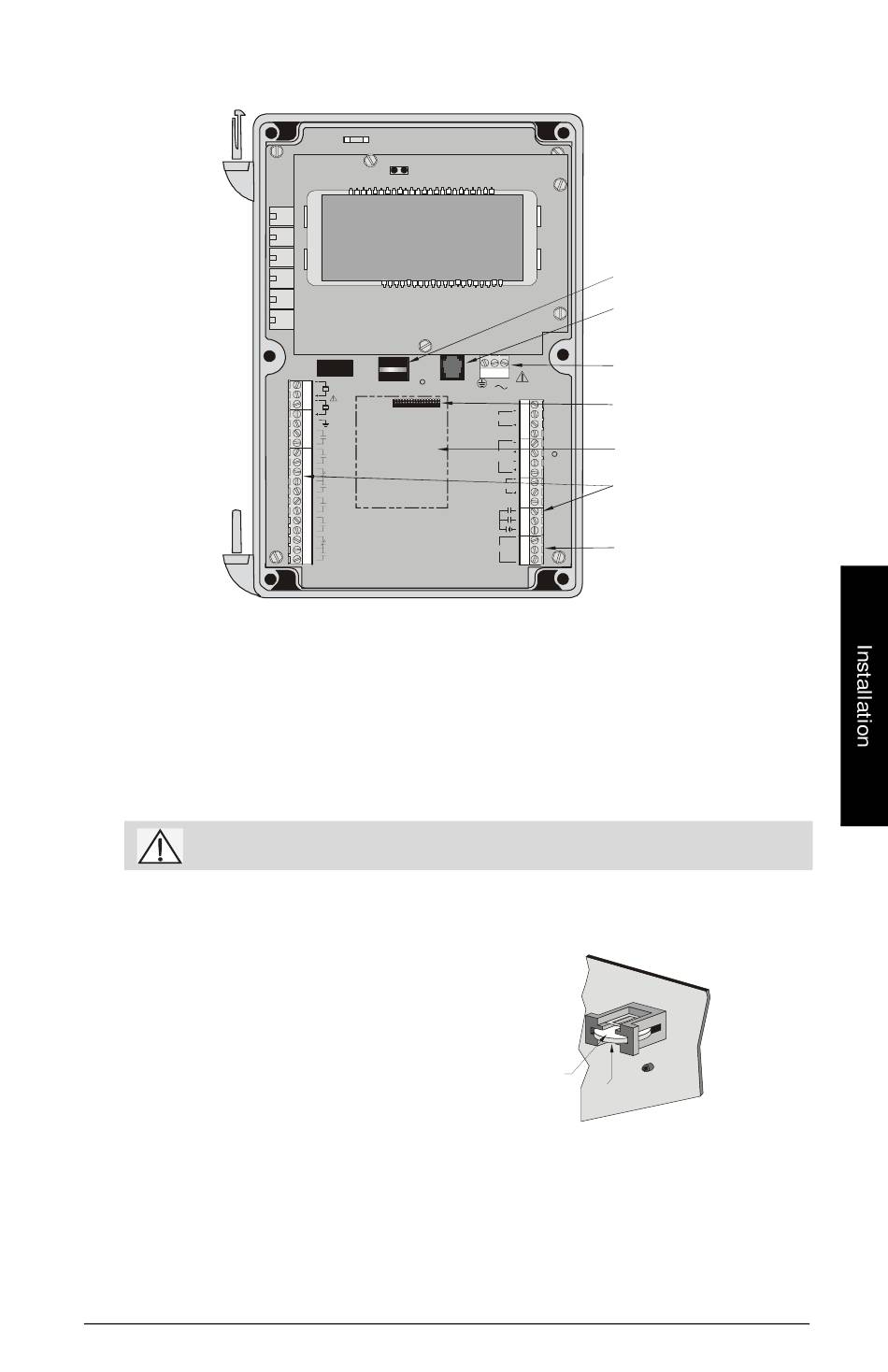

Carte mère du MultiRanger
Installation de la pile
La pile (Rayovac BR2032) a une durée de vie de dix ans, qui peut varier en fonction de la
température ambiante. Un condensateur-capaciteur prévu dans l'installation alimente la
mémoire RAM durant 10 minutes lors d'une coupure de l'alimentation générale, si la pile
est déjà déchargée.
Déconnecter l'alimentation avant d'installer ou de remplacer la pile.
Procédé d'installation
1.
Ouvrir le couvercle du boîtier.
2.
Glisser la pile dans le connecteur prévu à cet
effet (respecter les bornes polaires + et -).
3.
Fermer le couvercle du boîtier et enclencher
la sécurité.
7ML19985FB13
TB2
2
1
RELAY 1
RELAY 2
RELAY 3
RELAY 4
RELAY 5
RELAY 6
MultiRanger – MANUEL D'UTILISATION
Pile
RS-232 Connecteur
RJ-11
TB1
Alimentation
L2/N L1
TB3
Connecteur femelle (pour
SYNC
l'installation de la carte
mA INPUT
SmartLinx)
SHIELD
1
Carte SmartLinx
4 - 20 mA
OUTPUTS
2
TS-3
Borniers
SHIELD
1
2
DISCRETE
INPUTS
COM
Connexions
RS485
A
B
RS-485
Pile
+
Page 13
