Réglages
5
Réglages
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des composants conducteurs de courant.
S'assurer que l'installation dans laquelle l'appareil est monté est hors tension.
S'assurer que l'installation ne peut pas être remise en marche par d'autres personnes.
Les travaux de montage sur le raccordement électrique de l'appareil sont strictement réservés à un électricien qualifié et doivent
être réalisés conformément aux règles électrotechniques.
5.1
Résistances terminales de l'interface RS – 485
Les résistances terminales doivent être activées ou désactivées au début et à la fin d'un réseau RS – 485.
Choisissez le réglage :
Le réglage activé des résistances terminales.
Le module bus se trouve au début ou à la fin du réseau RS – 485.
Avec des câbles de grande longueur.
Le réglage désactivé des résistances terminales.
Le module bus ne se trouve pas au début ou à la fin du réseau RS – 485.
Le module bus est directement raccordé à la commande à l'aide d'un câble court.
En cas d'utilisation de plus de deux appareils.
Procédez comme suit :
1.
Débranchez la fiche d'alimentation du module bus.
2.
Ouvrez le couvercle du boîtier.
3.
Choisissez le réglage requis.

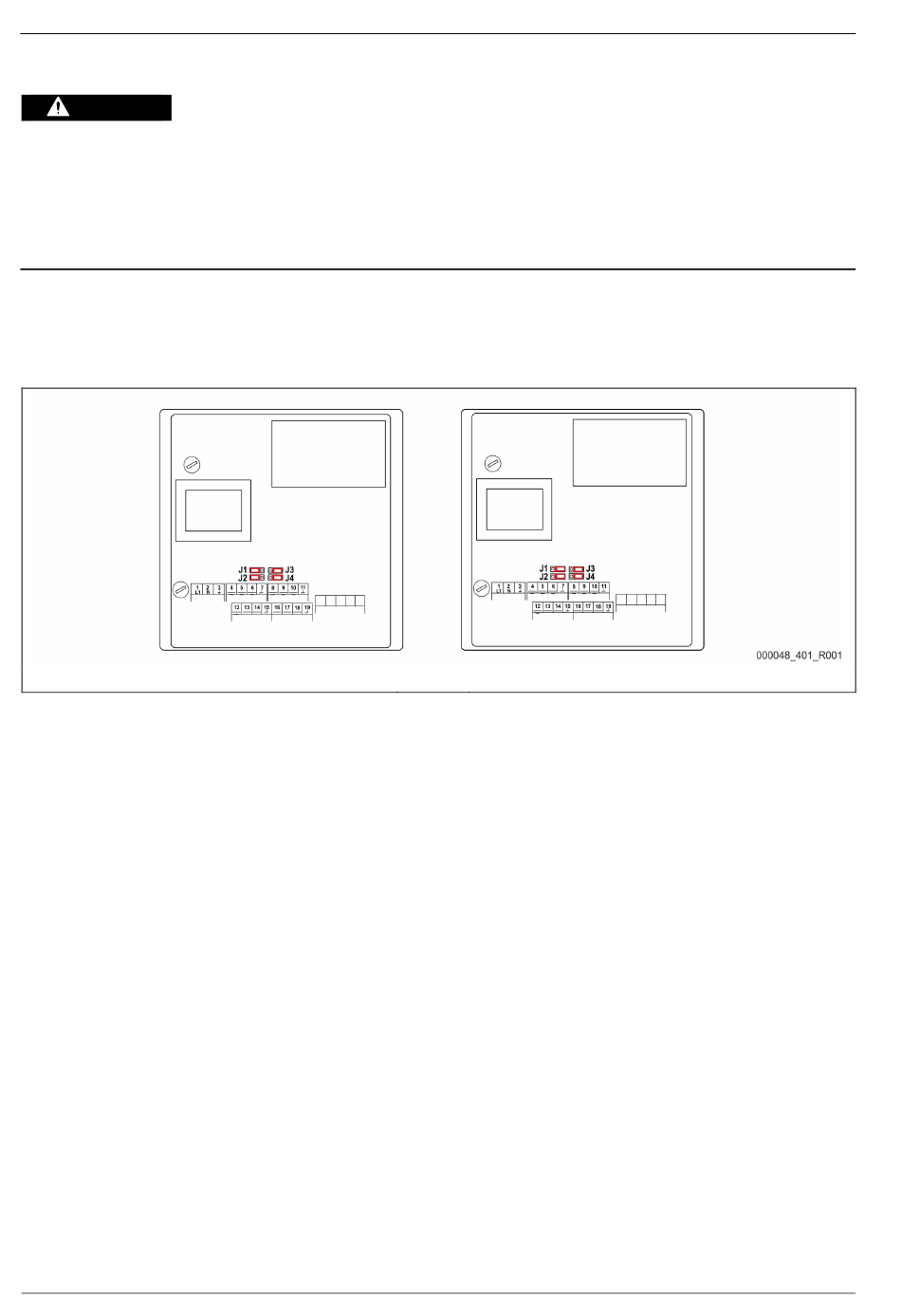

Cavaliers J1 et J2 emboîtés sur le côté gauche.
Les résistances terminales sont activées.
Cavaliers J1 et J2 emboîtés sur le côté droit.
Les résistances terminales sont désactivées.
Le réglage des résistances terminales est terminé.
Remarque !
L'interface COM2 est inactive.
Les cavaliers (J3-J4) sont hors fonction.
10 — Français
Résistances terminales activées
Module bus Ethernet — 2021-04-30 - Rev. B
Résistances terminales désactivées
