CHAP. 2 - Installation
ECP200 BASE 2/4
MONTAGE DU CONTRÔLEUR
2.3

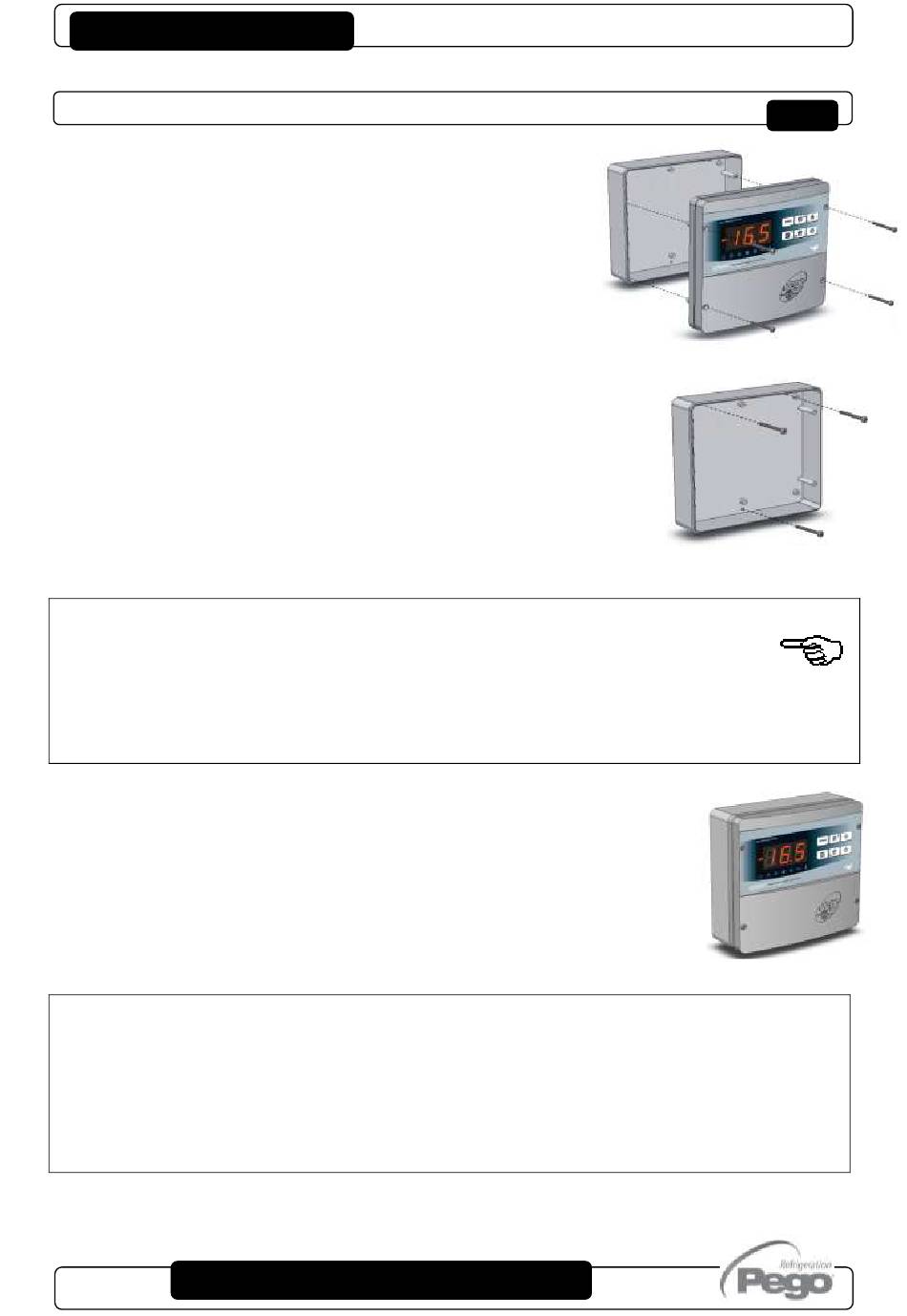

Fig. 1 : Dévissez les 4 vis de fermeture présentes sur la façade.
Fig. 2 : Utilisez les trois trous déjà existants pour fixer le fond du boîtier
au moyen de trois vis. La longueur des vis dépend de l'épaisseur de la
paroi sur laquelle vous souhaitez appliquer le contrôleur. Mettez une
rondelle en caoutchouc (fournie) entre chaque vis de fixation et le fond
du boîtier.
Effectuez tous les raccordements électriques selon les schémas fournis pour le
modèle en question (consultez les tableaux correspondants dans les ANNEXES).
Pour réaliser des raccordements électriques fiables et pour maintenir le degré de
protection du boîtier, il est recommandé d'utiliser des serre-câbles et/ou des serre-
tubes appropriés pour une bonne tenue des câblages. Répartissez les conducteurs à l'intérieur du
panneau de la façon la plus ordonnée possible. En particulier, séparez bien les conducteurs de
puissance des conducteurs de signaux. Utilisez des colliers si nécessaire.
Fig. 4 : Refermez le couvercle frontal en veillant à ce que tous les câbles
soient bien à l'intérieur du boîtier et que le joint de celui-ci soit bien dans son
logement.
Fixez le couvercle frontal à l'aide des 4 vis prévues à cet effet (réutilisez les
joints toriques présents sur la gorge de chaque vis).
Mettez le contrôleur sous tension et effectuez une lecture et une
programmation attentives de tous les paramètres sélectionnés.

Faites attention à ne pas trop serrer les vis de fermeture sous peine de déformer le
boîtier et de fausser le fonctionnement du clavier tactile. Pour éviter tout
endommagement du contrôleur électronique ECP200, appliquez sur toutes les
charges qui sont reliées à l'appareil des dispositifs de protection contre les
surcharges dues aux courts-circuits. Pour toute intervention et/ou opération d'entretien,
débranchez le contrôleur de l'alimentation électrique et de toutes les charges inductives et de
puissance auxquelles il est relié. Cette opération permet à l'opérateur de travailler en toute
sécurité.
