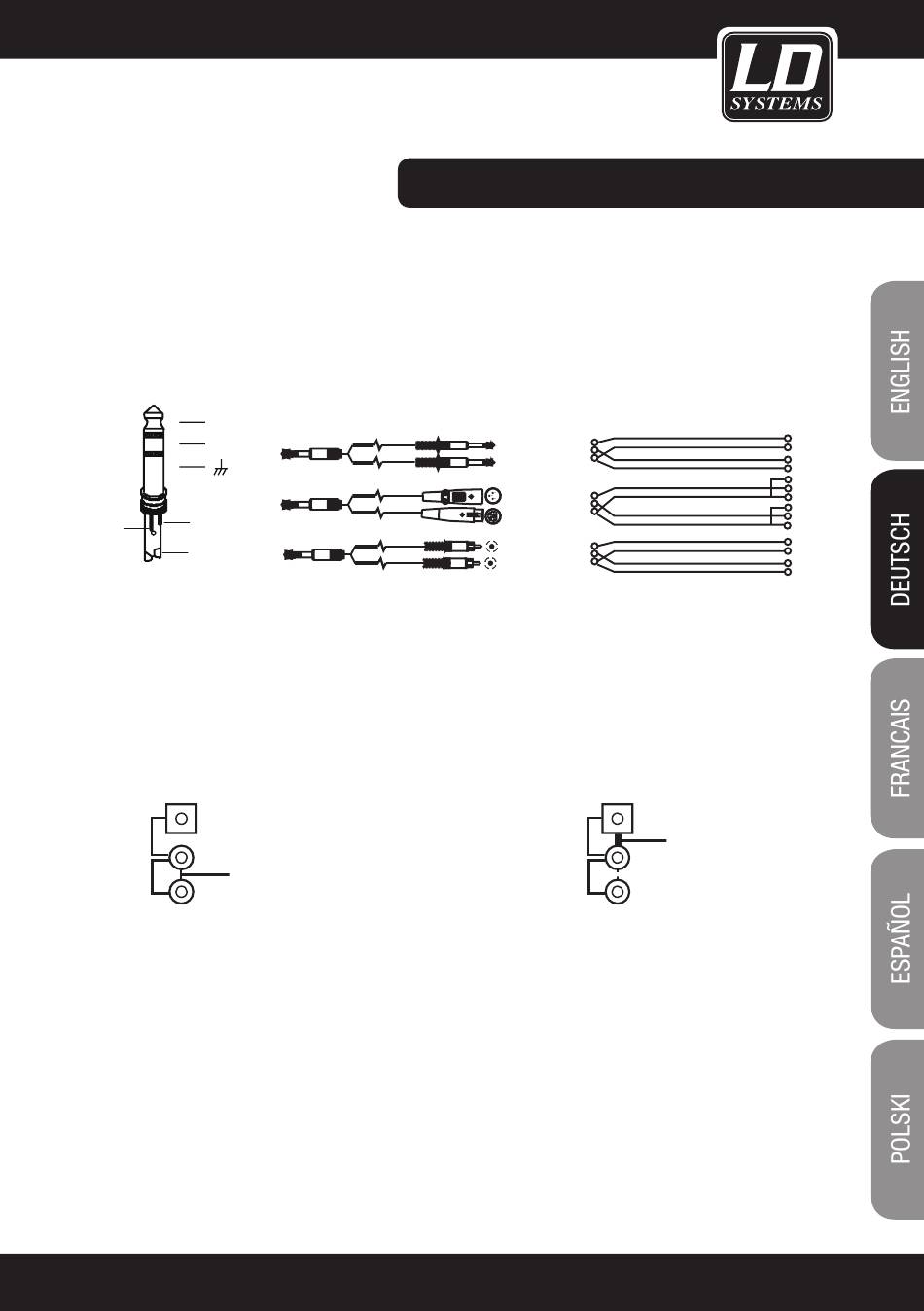

INSERT-VERKABELUNG
Zur Verkabelung externer Signalprozessoren über den Haupt-Insert des Mischpults benötigen Sie jeweils ein
TRS-Kabel pro Send/Return.
Die Belegung dieser so genannten Y-Kabel ist im Folgenden dargestellt.
FÜR 6,3 MM STEREOKLINKE (TRS-INSERT)
INSERT-KABEL
Send
Return
Tip
Ring
Sleeve
FÜR EXPERTEN
Die AUX SENDS werden ab Werk poST-FADER angesteuert. Mit etwas Geschick im Löten elektronischer Kompo-
nenten können Sie diese Einstellung verändern und alle AUX SENDS auf pRE-FADER umstellen.
AUX
(PRE)
Disconnect
POST
the POST route
Before
INSTALLATION & anSChLÜSSe:
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
MODIFIKATION FÜR MONO- UND STEREOKANÄLE
Tip
Ring
SLEEVE TIP
Sleeve
SLEEVE RING TIP
Tip
Ring
Sleeve
Tip
Ring
Sleeve
AUX
(PRE)
POST
Tip (Send)
Sleeve
Tip (Return)
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Centre (Send)
Screen
Centre (Return)
Screen
Solder the PRE route
After
