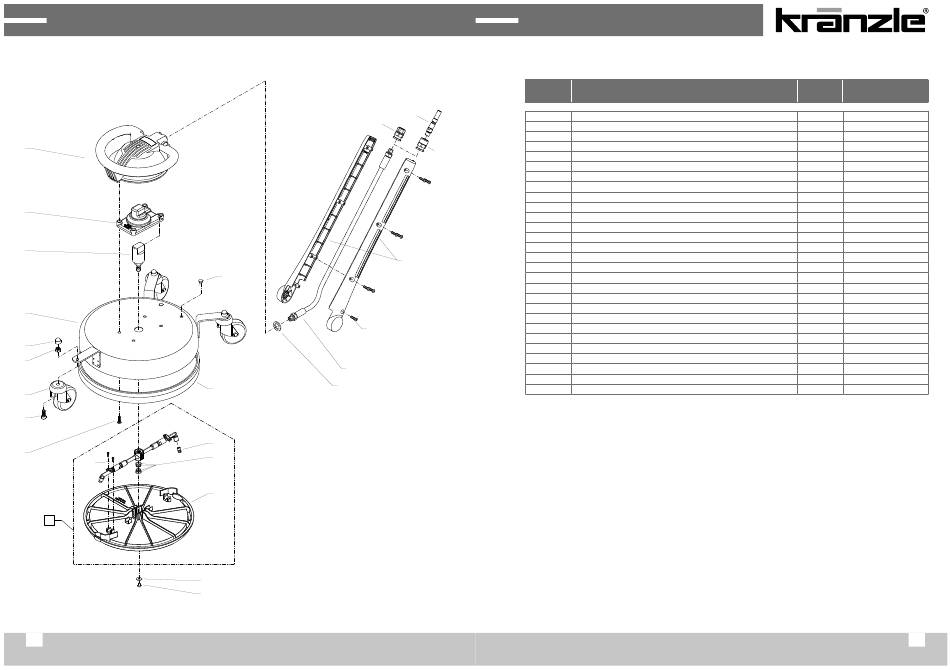

Ersatzteilliste Round Cleaner Edelstahl
Spare parts list Round Cleaner stainless Steel
12
6
5
1
22
21
2
20
3
19
7
48
16
23
3
13
14
4
9
8
17
10
11
Ersatzteilliste Round Cleaner Edelstahl
Spare parts list Round Cleaner stainl. Steel
Position Bezeichnung
No Description
26 1 Gehäuse RoundCleaner UFO 350 Edelstahl
2 Lenkrolle d=75
3 Schraube 5,0 x 20
4 Spritzschutz-Bürstenkranz
25
5 Eingangsteil
6 Zwischenstück
7 Rotor UFO 350 Edelstahl 055
7.1 Rotor UFO 350 Edelstahl 045
8 Gleitringdichtung radial 12mm incl. O-Ring (2 Satz)
9 Messerdüse 032 R1/8" AG SW8 (41860)
9.1 Messerdüse 028 R1/8" AG SW8 (41861)
10 Scheibe 5,3
11 Schraube M5x8
12 Abdeckung mit Griff , UFO 350, 055
12.1 Abdeckung mit Griff , UFO 350, 045
15
13 Eingangsschlauch DN6, 615 mm (UFO)
14 Dichtring Alu
15 Gelenkschalen re + li (UFO)
16 Anschlussnippel
17 Schutzscheibe
19 Schraube 3,5 x 16
20 Innensechskantschraube M 8 x 20
21 Elastic-Stop-Mutter M8
22 Kappe für Mutter M8
23 Stopfen für Bohrung Ø9,0 mm
24 Schraube 5,0 x 30
25 Anschlussnippel Steckkupplung 1/4" IG
26 Stecknippel 1/4" AG verdrehgesichert
Stck. Bestell-Nr.
Qty. Item no.
1 13840
3 501641
7 43018
1 13844
1 13817
1 13841
1 13847
1 138471
1 138081
2 MA15032
2 MA15028
1 501521
1 13821
1 138011
1 138012
1 13819
2 132751
1 138031
1 13814
1 13842
4 44161
3 41480
3 41410
3 13845
2 13846
4 43418
1 13463
1 134751
