Die zum Schweißprozess benötigten Medien Schweißstrom, Schutzgas und Kühlmittel werden durch die
Medienplatte des MF1-Laser Front/Rear geführt und zum Zuführkörper weitergeleitet. Der Vier Rollen
Antrieb fördert den Draht in einer konstanten Drahtgeschwindigkeit. Die Geschwindigkeit wird durch eine
übergeordnete Steuerung geregelt.

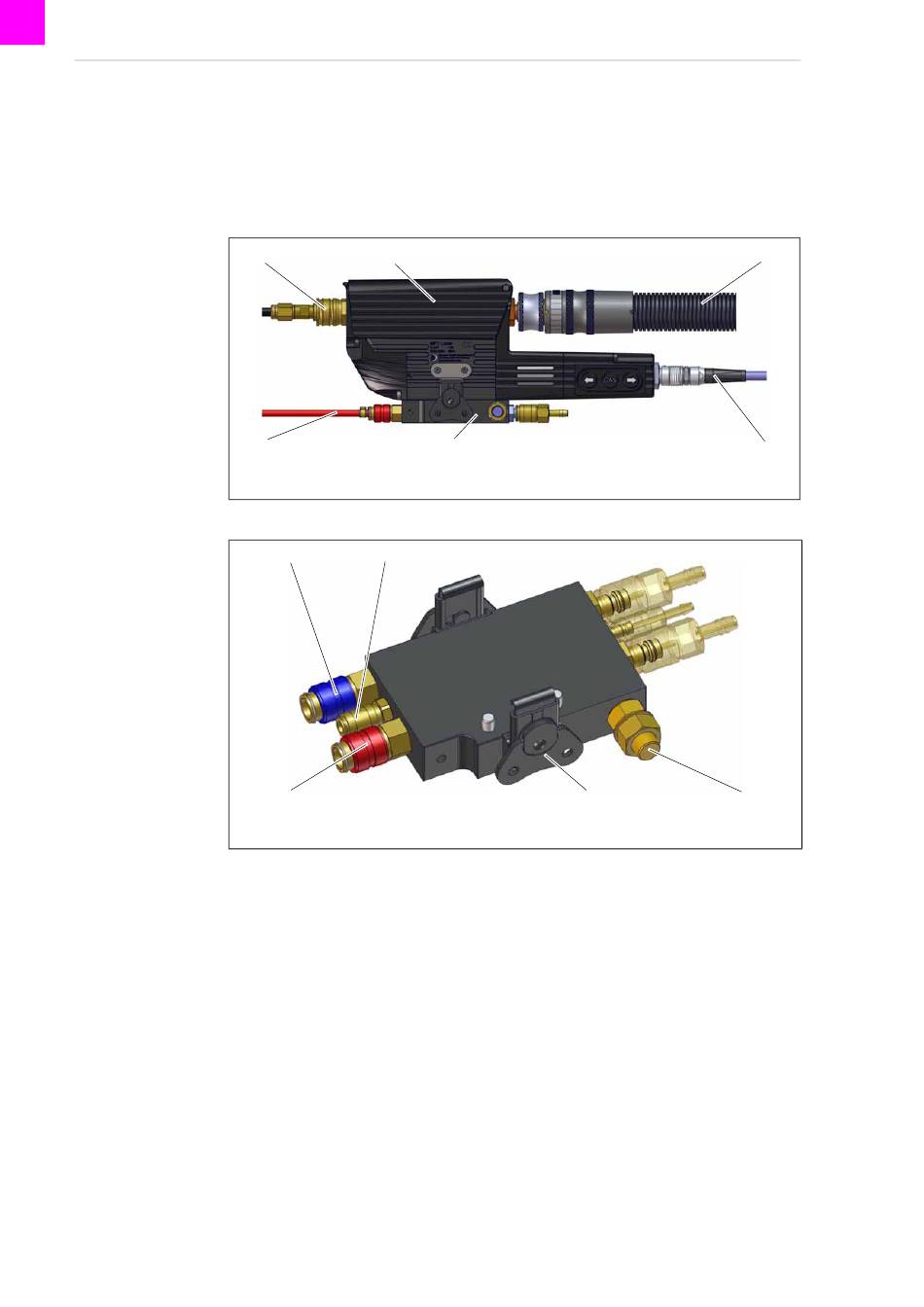

1
2
Abb. 3
1
2
Abb. 4
Der MF1-Laser-Front und der MF1-Laser-Rear unterscheiden sich dadurch, dass im MF1-Laser-Rear kein
Drahtistwertgeber verbaut wird.
DE - 10
1 2
6
Schnittstelle Flexzuführung 3
Antrieb MF1-Laser-Front 4
Funktionsbeschreibung / Übersicht
1 2
5
Kühlwasservorlauf 3
Gasanschluss 4
Medienplatte
5
Drahtzuführung 5
Steuerleitung 6
4
Stromanschluss (maschinenseitig)
Schnellspanner/Spannverschluss
MF1-Laser Front/Rear
3
4
Medienplatte
Medienschläuche
3
5 Kühlwasserrücklauf
