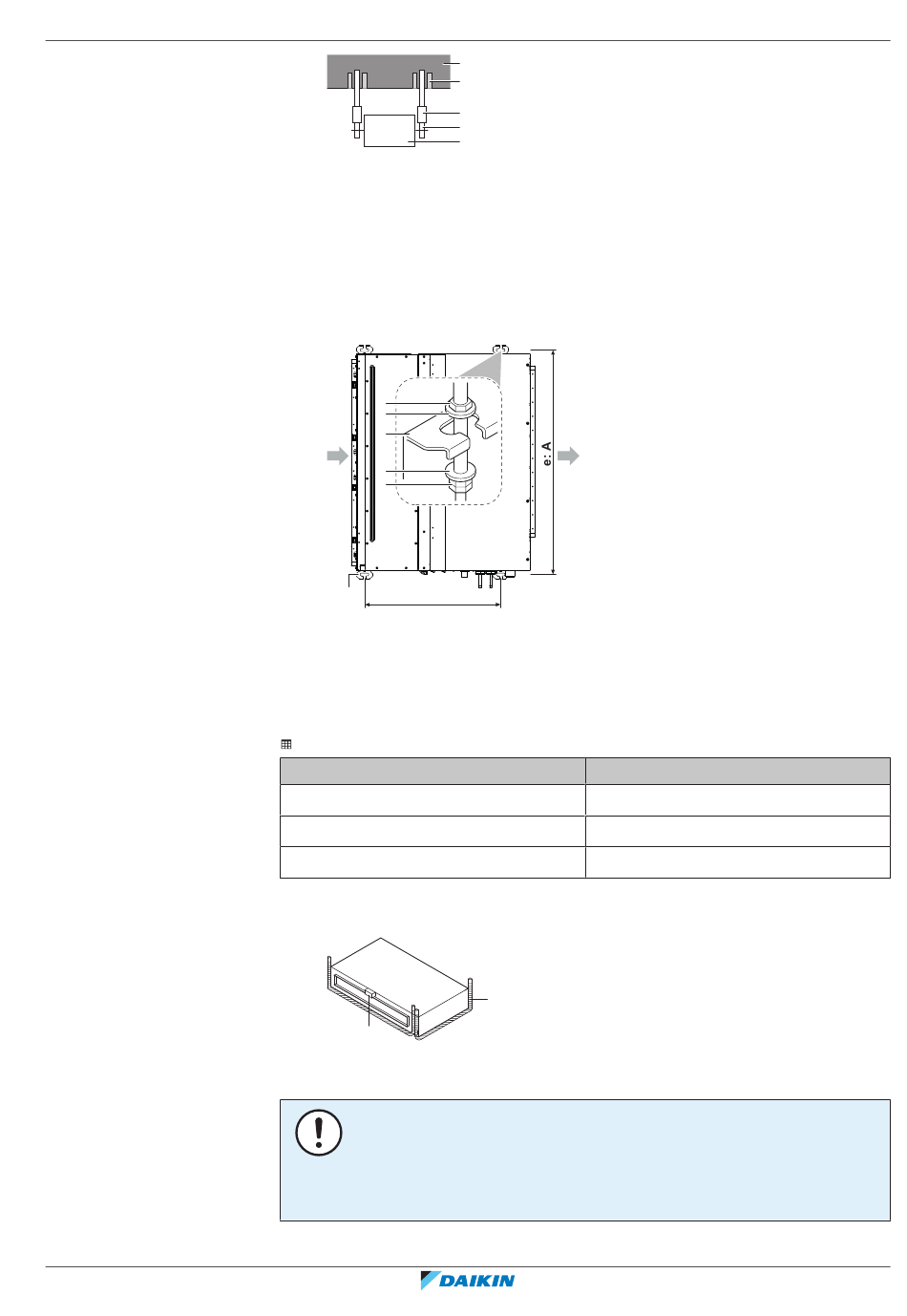

a Ancrage
b Dalle de plafond
c Écrou long ou tendeur à lanterne
d Boulon de suspension
e Unité intérieure
▪ Boulons de suspension. Utilisez des boulons de suspension M10 pour
l'installation. Fixez le support de suspension au boulon de suspension. Veillez à la
fixer fermement en utilisant un écrou et une rondelle au niveau des parties
supérieure et inférieure du support de suspension.
a
b
c
b
d
f
e:
630
a Ecrou (non fourni)
b Rondelle (accessoires)
c Support de suspension
d Double écrou (à fournir)
e Intervalle des boulons de suspension
f Boulon de suspension
15‒3 Intervalle des boulons de suspension (A)
Classe
50
71
112
▪ Niveau. Assurez-vous que l'unité est à niveau dans les quatre coins, à l'aide d'un
niveau à bulle ou d'un tube en vinyle rempli d'eau.
a
a Niveau à bulle
b Tube en vinyle
REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence possible: Si l'unité est
inclinée dans le sens inverse du flux de condensat (le côté tuyauterie d'évacuation
est surélevé), le contacteur à flotteur risque de ne pas fonctionner correctement et
l'eau risque de goutter.
b
a
c
d
e
4×
(mm)
A (mm)
738
1038
1438
b
15 Installation de l'unité
|
